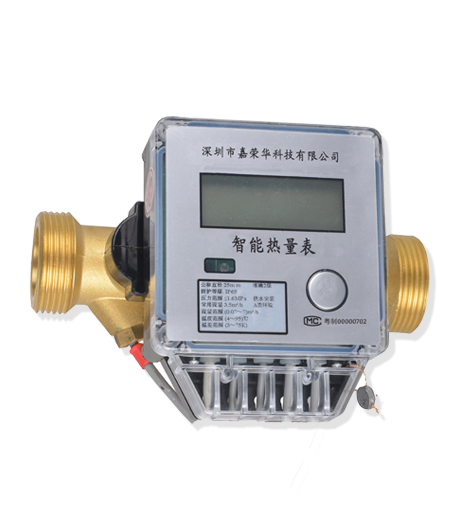

　　1、超聲波熱能表概述

　　超聲波熱能表是是利用超聲波在順流和逆流介質中的傳播時間差來間接測得介質流速，通過流速計量流量，根據流量和溫差計量熱量的儀表。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠、經濟實用等特點，可廣泛應用于水計量的采暖設施中，產品指標符合 CJ128-2007 行業標準，檢測依據檢定規程 JJG 225-2001。

　　2、超聲波熱能表產品特點

　　(1)本表流量傳感器采用超聲波流量傳感方式。計量準確，不受水中鐵銹影響及外界磁場干擾，適合中國供暖水質，殼體采用優質黃銅，經硬模鍛造、數控機床和組合機床加工， 機械強度好，尺寸精度高。保證了產品長期運行的穩定性和準確性。

　　(2)溫度傳感器采用 Pt1000 鉑電阻配對溫度傳感器，配合高精度 AD 電路實現高精度的溫度測量。

　　(3)MCU 選用美國 TI 公司 MSP430 系列超低功耗微處理器，功能強、功耗低、抗電磁干擾能力強。

　　(4)具有自我診斷、故障顯示和斷電數據保護功能，當超聲波熱量表偶然出現故障時，顯示故障代碼并且自動保存當前數據。

　　(5)采用液晶顯示器，顯示數據完整、準確，讀取數據方便、快捷。實時時鐘設計，實現日期的記錄和顯示功能。

　　(6)采用環保鋰電池，電池使用壽命 6 年以上(理論計算大于 10 年)。

　　(7)一體式結構，外形美觀，顯示器可水平旋轉、垂直翻蓋，讀數方便;單鍵設計，操作簡便，方便安裝。

　　(8)配合本公司生產的智能控制閥使用，可實現預付費功能。

　　(9)接口齊全，可擴展 MBUS 總線接口、RS485 總線接口、光電隔離脈沖接口、紅外接口， 實現數據遠程抄收和集中控制。

　　(10)安裝、維護方便，具有防塵、防潮、防水、防拆卸，防止人為破壞等功能。

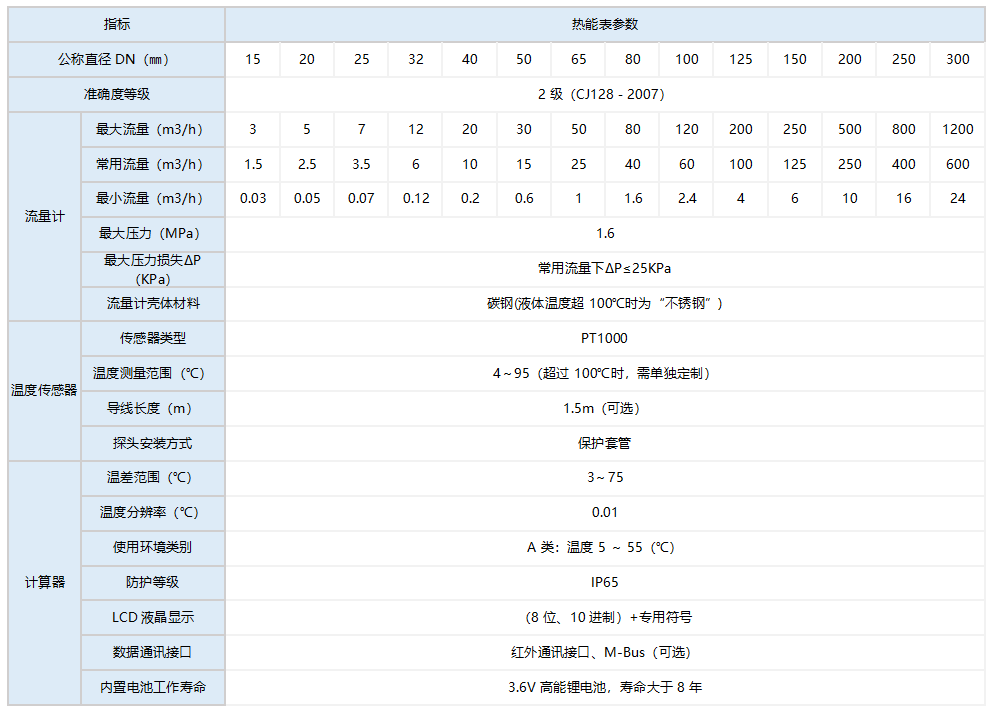

　　3、主要技術參數

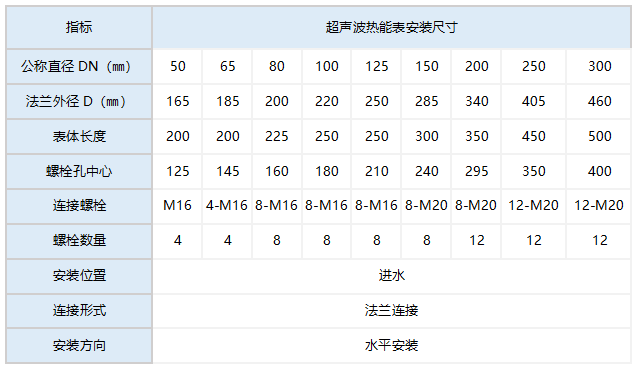

安裝維護說明1、安裝尺寸

      4.超聲波熱能表顯示內容

　　P1 累積熱量(0kWh)，功率(0kW)，進口溫度(0.00℃)，出口溫度(0.00℃)，溫差(0.00℃)，累積流量(0.000m3)，瞬時流量(0.000m3/h)，累積工作時間(0h)，累積故障時間(0h)，電池電壓(0.00V); P2 當前日期(年月日)，表地址,當前時間(時分秒)，模擬熱量(0Wh)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)，參數(無單位)， 參數(無單位)，參數(無單位)，版本號(無單位);

　　P3 歷史月份(無單位)，歷史熱量(0kWh)，歷史流量(0.0m3)， 循環 19 個月數據;

　　P4 檢定熱量(0.0Wh)，檢定流量(0.00L)，檢定瞬時流量(0.000m3/h)，進口溫度(0.00℃)，出口溫度(0.00℃)，溫差(0.00℃)

　　長按 3.5 秒進入下個頁面 P1-P2-P3-P4-P1 依次循環。

　　5.超聲波熱能表數據存儲：

　　每 24 小時將累積流量、歷史數據、故障信息、累積工作時間寫如內部閃存，掉電狀態數據保存 10 年以

　　上。月底自動記錄下當月累積流量，保存歷史數據 18 個月的月累積流量。

　　6.超聲波熱能表安裝及使用：

　　(1) 超聲波熱能表規格選用應以管道實際流量等于或略小于超聲波熱量表常用流量為依據,不應單純以管 道口徑確定超聲波熱量表口徑。

　　(2) 安裝時表殼上箭頭方向與水流方向相同。

　　(3) 超聲波熱能表帶有紅色標簽的溫度傳感器須和表體安裝在同一管道上。

　　(4) 安裝完畢后，應在超聲波熱能表表體與連接螺母之間、測溫球閥和溫度傳感器之間打鉛封。

　　(5) 超聲波熱能表的所有部件(流量計部件、溫度傳感器部件和計算器部件)安裝位置應避免曝曬﹑水淹﹑ 冰凍﹑化學污染，并方便拆裝和抄表。

　　(6) 用戶可參考安裝示意圖。

　　(7) 在供水系統施工時，應先安裝一根直管段代替超聲波熱能表進行管道清洗或安裝前應徹底清洗系統管 路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障;使用時應在根據水質情況經常(建議每個 采暖季清理二次)清除過濾器中的雜物。建議表前應留 10DN 、表后應留 5DN 的直管段(DN 為超聲波熱能表的公稱直徑)。

　　(7)超聲波熱能表運行時間達到 8 年(2 個檢定周期)或顯示屏顯示電池報警符號，即應由專門技術人員更換電池，以免影響超聲波熱能表的正常工作。

　　7.YYW 型超聲波熱能表保修條款

　　超聲波熱能表自發貨之日起整機 12 個月內免費保修，終身維修。但下列情況導致的損壞則不予保修：

　　1)超聲波熱能表的各部件封印標志被開啟、破壞;

　　2)超聲波熱能表的各部件被人為破壞;

　　3)超聲波熱能表的各部件遭受暴曬、水淹、冰凍和化學污染;

　　4)安裝前未清理管道或管道內雜質過多，導致流量計損壞;

　　5)顯示器過度轉動導致流量傳感器引線扯斷;

　　6)因未選用適合的產品型號而造成的故障和損害;

　　注：超聲波熱能表電池在正常使用條件下，自本產品出廠之日起 5 年內如出現欠壓由廠商免費提供新電池，由專人更換，用戶不得自行更換。

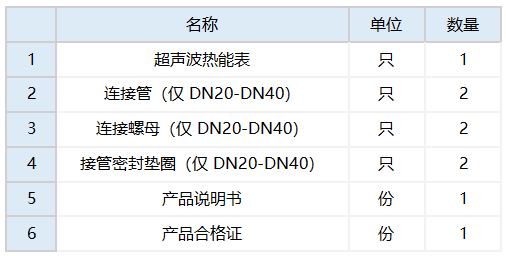

　　8.產品配置清單

　　9.常見故障診斷分析排查方法

　　1 現象：液晶屏不顯示

　　分析排查：超聲波熱能表關閉液晶屏

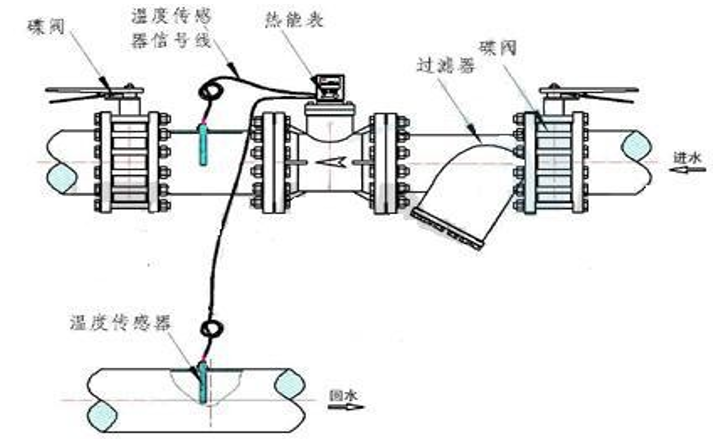

　　方法：按一下按鍵喚醒顯示。(顯示休眠狀態不影響計量) 安裝示意圖：

　　大口徑超聲波熱能表安裝與小口徑超聲波熱能表安裝原理相同，將絲接方式改為法蘭連 接方式( 如下圖)
