產品介紹

1、簡介

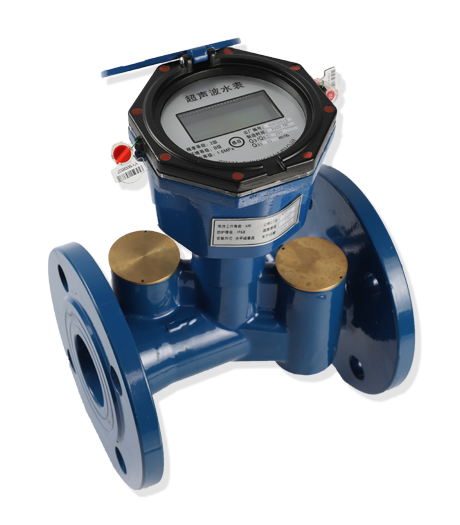

　　超聲波遠傳水表是用來計量及控制流經自來水管道水的體積總量。該產品具有外型美觀、安裝方便、計量準確、運行穩定、抗污防腐能力強、使用壽命長、安全可靠、經濟實用、遠傳方便查看等特點，可廣泛應用于水計量的設施中，產品指令符合國家標準CJ266-2008。出廠檢驗規程執行《冷水水表檢定規程》JJG162-2009。

2、產品特點

　　(1) 本表流量傳感器采用超聲波流量傳感方式。計量準確，不受水中鐵銹影響及外界磁場干擾，適合中國水質，殼體經硬模鍛造、數控機床和組合機床加工，機械強度好，尺寸精度高。保證了產品長期運行的穩定性和準確性。

　　(2) MCU選用美國TI公司MSP430 系列超低功耗微處理器，功能強、功耗低、抗電磁干擾能力強。

　　(3) 具有自我診斷、故障顯示和斷電數據保護功能，當超聲波水表偶然出現故障時，顯示故障代碼并且自動保存當前數據。

　　(4) 采用液晶顯示器，顯示數據完整、準確，讀取數據方便、快捷。

　　(5)實時時鐘設計，實現日期的記錄和顯示功能。

　　(6) 采用環保鋰電池，電池使用壽命6年以上(理論計算大于10年)。

　　(7) 一體式結構，外形美觀，顯示器可水平旋轉、垂直翻蓋，讀數方便;單鍵設計，操作簡便，方便安裝。

　　(8) 內有MBUS總線接口，用來實現數據遠程抄收。

　　(9)安裝、維護方便，具有防塵、防潮、防拆卸，防止人為破壞等功能。

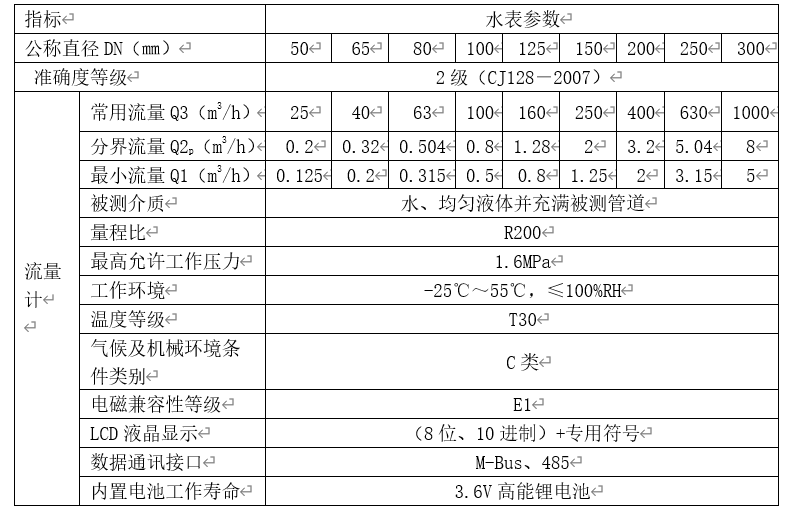

3、主要技術參數

超聲波大口徑遠傳水表

4、顯示內容

　　(1)在主顯示功能，按鍵6秒鐘，進入各子顯示功能

　　(2)進入子顯示功能，按鍵6秒鐘，進入下一子菜單，P1-P2-P3-P4-P1...循環。

　　(3)p2子循環顯示內容：計算器檢定及內部參數。

　　(4)p4子循環顯示內容：歷史數據

　　(5)p3子循環顯示內容：流量熱量檢定

　　(7)當電池電量過低時，在顯示屏的右上角顯示報警符號：

超聲波大口徑遠傳水表

　　(8)50分鐘無按鍵動作省電顯示模式間斷顯示“累積流量”。

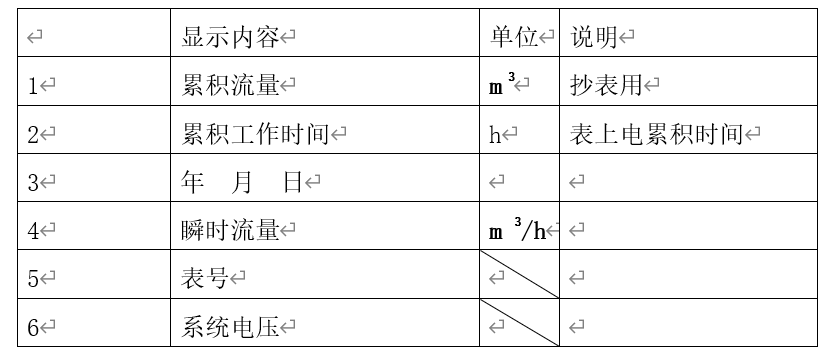

　　表p1：主循環顯示內容

超聲波大口徑遠傳水表

　　表p2：子循環顯示內容(1計算器鑒定用)

超聲波大口徑遠傳水表

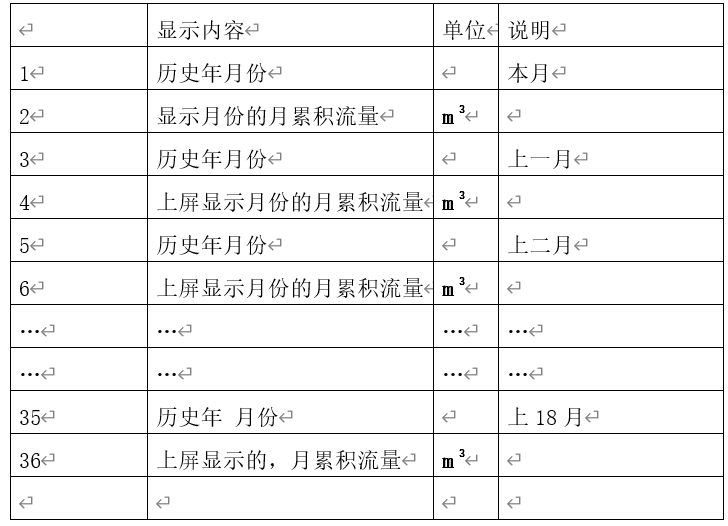

　　表p3：子循環顯示內容(歷史數據)

超聲波大口徑遠傳水表

5、數據存儲：每24小時將累積流量、歷史數據、故障信息、累積工作時間寫如內部閃存，掉電狀態數據保存10年以上。月底自動記錄下當月累積流量，保存歷史數據18個月的月累積流量。

6、安裝及使用

　　(1)超聲波水表規格選用應以管道實際流量等于或略小于超聲波水表常用流量為依據,不應單純以管道口徑確定超聲波水表口徑。

　　(2)安裝時表殼上箭頭方向與水流方向相同。

　　(3)安裝完畢后，應在超聲波水表表體與連接螺母之間、測溫球閥和溫度傳感器之間打鉛封。

　　(4)超聲波水表的所有部件(流量計部件、溫度傳感器部件和計算器部件)安裝位置應避免曝曬.水淹.冰凍.化學污染，并方便拆裝和抄表。

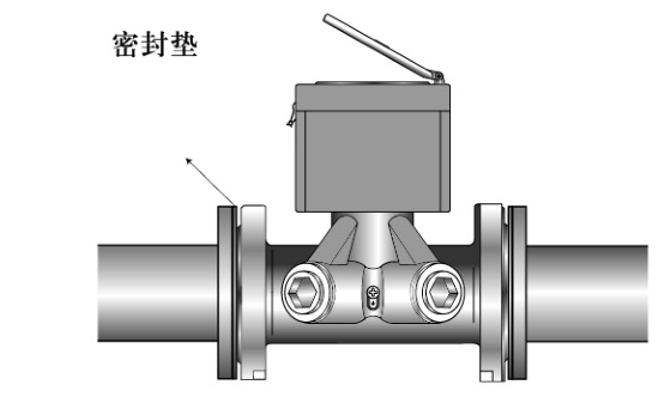

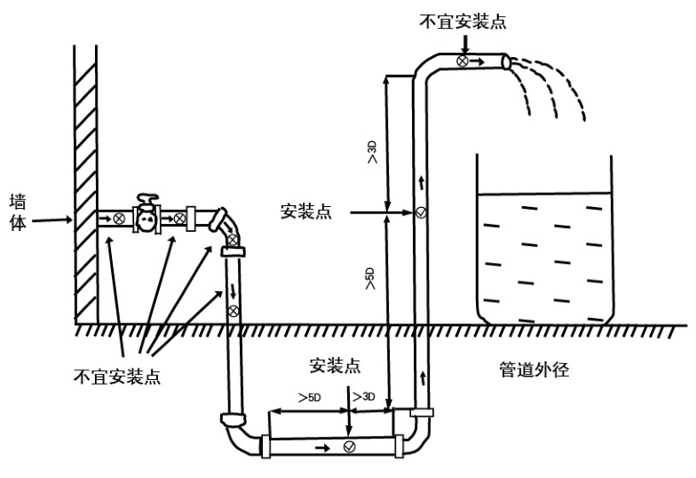

　　(5)用戶可參考安裝示意圖。

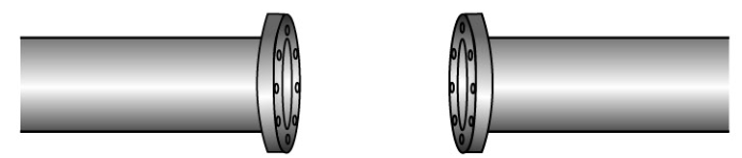

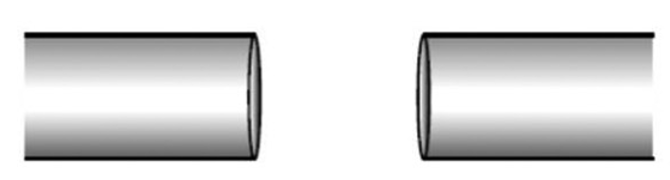

　　(6)在供水系統施工時，應先安裝一根直管段代替超聲波水表進行管道清洗或安裝前應徹底清洗系統管路，清除支管內的麻絲、砂石等雜物，以免造成流量計故障;使用時應在根據水質情況經常(建議每個年清理一次)清除過濾器中的雜物。建議表前應留5DN 、表后應留3DN的直管段(DN為超聲波水表的公稱直徑)。

　　(7)超聲波水表運行時間達到8年(2個檢定周期)或顯示屏顯示電池報警符號，即應由專門技術人員更換電池，以免影響超聲波水表的正常工作。

7、保修條款

　　YYCY系列超聲波水表自發貨之日起整機12個月內免費保修，終身維修。但下列情況導致的損壞則不予保修：

　　1) 超聲波水表的各部件封印標志被開啟、破壞;

　　2) 超聲波水表的各部件被人為破壞;

　　3) 超聲波水表的各部件遭受暴曬、水淹、冰凍和化學污染;

　　4) 安裝前未清理管道或管道內雜質過多，導致流量計損壞;

　　5) 顯示器過度轉動導致流量傳感器引線扯斷;

　　6) 因未選用適合的產品型號而造成的故障和損害;

　　注：超聲波水表電池在正常使用條件下，自本產品出廠之日起5年內如出現欠壓由廠商免費提供新電池，由專人更換，用戶不得自行更換。

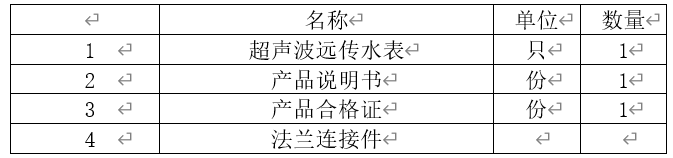

8、產品配置清單

超聲波大口徑遠傳水表
