一、概述：

三相電子式預付費電能表(以下簡稱電表)，符合GB/T17215和GB/T18460標準，采用單片機處理系統進行數據的采集、處理和保存。其用途是計量額定頻率為50Hz或60Hz的三相有功電能。

主要特點：

1、采用計算機管理，先購電后用電；

2、在額定電流范圍內能限制最大使用功率(由供電部門限定)；

3、一表一卡，專卡專用，失卡不失電，補卡再用；

4、電卡能雙向傳遞數據，自動斷電提醒用戶購電；

5、電量為零時，自動斷電；具有防竊電設計。

6、環境溫度：-25℃～+55℃，相對濕度不超過85％。

二、規格及技術參數

1.1規格型號

型  號 準確度等  級 參比電壓

Un 額定

電流Ib 接入

方式 儀表常數imp/kWh

DTS

1或2 3×220/380V

3×57.7/100V 1.5(6) 互感式 1600

5(20) 直接式 800

10(40) 直接式 400

15(60) 直接式 400

20(80) 直接式 400

1、起動：在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能連續計量電量。

2、潛動：電壓回路加額定電壓115％，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

3、電壓范圍：正常工作電壓：0.9Un-1.1Un       極限工作電壓：0.8Un-1.15Un

4、功耗：電壓線路功耗：≤2W 和 10VA         電流線路功耗：≤4.0VA

2.1 規格型號

型  號 準確度等  級 參比電壓

Un 額定

電流Ib 接入

方式 儀表常數imp/kWh 接線方式

DTSY238

DSSY238 1或2 3×220/380V

3×57.7/100V 1.5(6) 互感式 1600 見圖2

5(20) 直接式 800 見圖1

10(40) 直接式 400 見圖1

15(60) 直接式 400 見圖1

20(80) 直接式 400 見圖1

2.2 基本誤差（平衡負載誤差極限）

電 流 值 功率因素(COSΦ) 基本誤差(％)

直接接通儀表 經互感器儀表 1 2

0.05Ib≤I<0.1Ib 0.02Ib≤I<0.05Ib 1.0 ±1.5±2.5

0.1Ib≤I≤Imax 0.05Ib≤I≤Imax 1.0 ±1.0 ±2.0

0.1Ib≤I<0.2Ib 0.05Ib≤I<0.1Ib 0.5(感性) 0.8(容性) ±1.5 ±2.5

0.2Ib≤I≤Imax 0.1Ib≤I≤Imax 0.5(感性) 0.8(容性) ±1.0 ±2.0

注：(Ib 額定電流  Imax最大電流)

2.3 起動

在參比電壓，參比頻率及COSφ=1.0的條件下，負載電流為0.004Ib(1級)、0.005Ib(2級)儀表應能連續計量電量。

2.4 潛動

電壓回路加額定電壓115％，電流線路中無電流時，儀表的測試輸出不應產生多于一個的脈沖。

2.5 電壓范圍

正常工作電壓：0.9Un-1.1Un ，      極限工作電壓：0.8Un-1.15Un

2.6 功耗

電壓線路功耗：≤2W 和 10VA ，     電流線路功耗：≤4.0VA

3、主要結構及工作原理

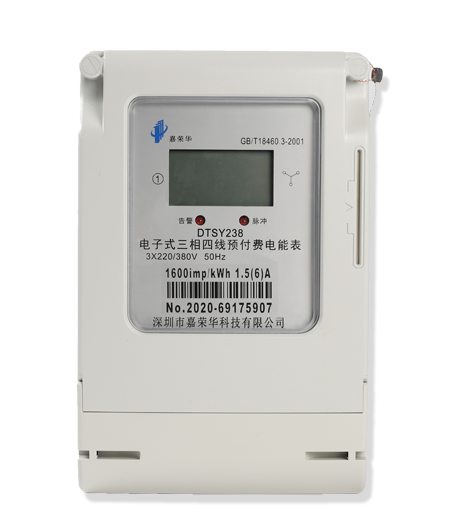

DTSY238型系列三相電子式預付費電能表是采用進口專用大規模集成電路，16位A/D轉換、數字乘法器、應用數字采樣處理技術及SMT工藝制造的新型儀表。

3、1工作原理圖

電能表由分壓器取得電壓采樣信號，電流互感器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。

3、2數據處理

電能計量脈沖經光電耦合器送CPU處理，運算后存儲于非易失EEPROM中。由計算機管理信息系統，通過IC卡讀寫器，寫入一定電量和監控要求的IC卡輸入表內微處理器系統，經CPU運算后，提供顯示、報警、切斷狀態信號。

三、安裝與使用

4.1 電表在出廠時經檢驗合格，并加封鉛印，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。

4.2 電表應垂直、不傾斜安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。

4.3 按線路圖接線，擰緊接線螺釘，并緊固一下端扭盒內連接板。

4.4經互感器接入式電表其示數須乘以變比后，才是實際電能數。

4.5 一表一卡：用戶持有的IC卡不能互換，遺失時應到供電部門（即售電處）補購一張。

4.6 購電準備：用戶須將IC卡插入卡座一次，便于將表內數據送回計算機數據庫。

4.7 購電方式：售電時，將IC卡插入IC卡讀寫器，同時操作計算機，將用戶編號，預購電量，限容方式及限定功率等加密寫入IC卡。

4.8電卡使用：將購電卡插入卡座內，如是有效卡，則電表自動將數據讀入表內，LCD表顯示屏依次顯示：購電量、總購電量、電表次數、報警電量、賒欠限量、限容功率。然后取卡，妥善保存電卡。

4.9 運行顯示：電表運行過程中，液晶屏輪流顯示表內剩余電量及總用電量。

4.10 超容報警：電表運行過程中，如“報警指示燈”快速閃爍顯示，則警告用戶已超容用電；如該用戶被設置為超容電限容方式，則超容用電30秒后,將拉閘3分鐘，并以倒計時方式顯示(180秒)恢復供電時間；如用戶插卡響應可立即恢復供電。

4.11 囤積限量：如果購電量＋剩余電量>囤積電量（10000kWh），則購電量不讀入，顯示器顯示“剩余限量“提示，卡內電量仍有效。

4.12 預警提醒：當表內剩余電量小于“報警電量"的2倍時，"報警指示燈"將閃爍（間隔為1秒）顯示提醒用戶購電，此時如用戶插卡響應，"報警指示燈"閃爍間隔變?yōu)?秒，可以避免斷電警告。

4.13 斷電警告：如在預警提醒時用戶未插卡響應，則當剩余電量為用戶約定的報警電量（或本次購電量的10%）時，電表拉閘斷電警告，顯示"拉閘"提示符，此時將IC卡在卡座上插一次即恢復供電。如果拉閘后找不到本表IC卡，可借用鄰居IC卡插入，以恢復供電。

4.14 購電提醒：當表內剩余電量小于"報警電量"時，"報警指示燈"將常亮提醒。

4.15 故障申報：剩余電量顯示為零或負值時，顯示"拉閘"提示符，如電表仍繼續運行，用戶應立即購電，并主動向供電部門反映情況。
