產品介紹


1.概述

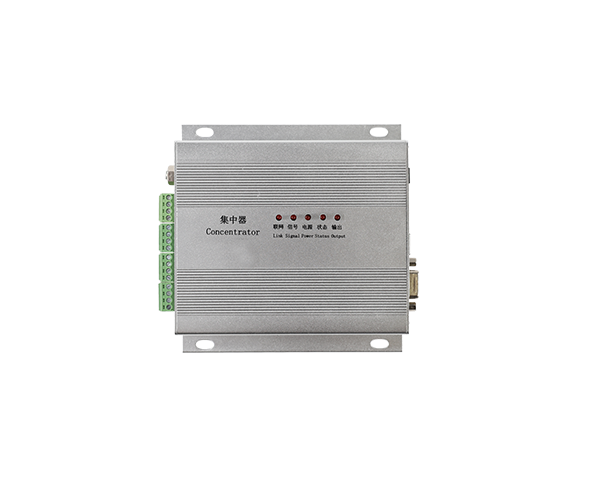

集中器是智能抄表系統的數據集中單元。集中器通過建立可靠的通訊通道，處理和交換主控機與表單元間的數據信息。可根據需求配置為每月的每天、某一或兩天的某一時間定時自動抄表，抄表后的數據保存在集中器中，供主控機隨時讀取。主控機可通過RS-232讀取表數據。既可讀取集中器內已讀取并保存的抄表數據，也可令集中器操作節點和表單元，提取表單元的最新抄表數據。

2.工作原理

AMR-JZ-A(QY01C)集中器因與主控機連接方式為RS-232，下面列出工作模式的對照表。

使用RS-232抄表時，集中器通過串口延長線連接到主控機的串口上。或使用USB線連接到主控機的USB上。

集中器原理圖如下所示：

３.功能及特點

★ 本集中器集成了數據采集和數據存儲功能，存儲器可保存4031個表的表數據，必要時可以擴展為保存8127個表的表數據；

★ 本集中器可定時自動抄表，可設置每月一次或兩次固定時間自動抄表，也可設置每月每日自動抄表；

★ 本集中器既可直接接表，也可通過隔離器、采集器而接表。大型小區請接隔離器和采集器再接表，超小小區（不超過100個表）使用本集中器可以直接接表。集中器或網絡接口能直接帶表，表明集中器可內含隔離器和采集器的功能，內含隔離器的功能意味著集中器有繼電器，能在不需要通訊時實現完全與下行通訊通道電氣隔離；內含采集器的功能意味著集中器有虛擬的節點編號（虛擬節點編號為1000000X）。

虛擬節點編號為10000001表示本集中器的輸出1，虛擬節點編號為10000002表示本集中器的輸出2，虛擬節點編號為10000003表示本集中器輸出3，虛擬節點編號為10000004表示本集中器的輸出4。

< >由于集中器或網絡接口帶協議轉換MCU，可以進行表編號格式的識別，因此可在同一小區實現三套協議的表混合使用，或通過同一套軟件抄讀不同協議的表。本集中器，配合AMR645188全協議版本系統軟件，可兼容內部協議1200通訊速率表、內部協議2400通訊速率表、645協議1200通訊速率表、188協議2400通訊速率表的讀表。當表編號輸入為8位時，默認為內部協議、通訊速率為2400的表。中殼底殼尺寸圖
